Промышленный газовый хроматограф – ХРОМАТ-900-7
Сведения об оборудовании
- измерение молярной доли азота, кислорода, диоксида углерода, углеводородов С1 – С5 и С6+высшие, содержащихся в газе горючем природном (далее - ГГП)
- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371-2008, ГОСТ 31369-2008)
- минимальный расход анализируемого газа и газа–носителя;
- осуществление связи между хроматографом и ПЭВМ до 1000 метров
- степень защиты - IP 54
- Описание
- Характеристики
- Документация

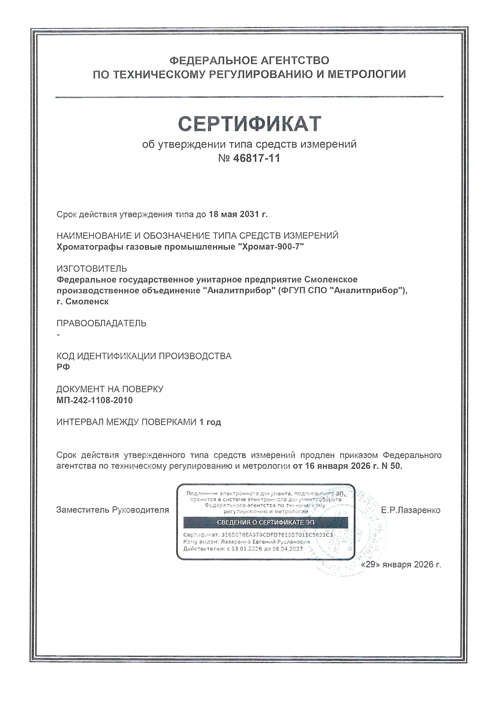

- Сертификаты
- Аксессуары
Описание
Исполнение – взрывозащищенное
Маркировка по взрывозащите – БА – 1Exd[ib]IIСT4 X
Степень защиты БА – IP54
Способ забора пробы – поточный принудительный
Типы используемых детекторов: ДТП – детектор по теплопроводности, ЭХД – электрохимический детектор
Режим работы – непрерывный
Режим измерения – циклический
Предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 – С5 и С6+высшие, содержащихся в газе горючем природном (далее - ГГП), в соответствии с ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов» и для анализа состава природного газа при оценке соответствия продукции обязательным требованиям, установленным законодательством РФ, и при осуществлении товарообменных операций.
Область применения: подразделения ОАО «Газпром» (газотранспортные, газовые магистрали, газодобывающие, газоперерабатывающие, газораспределительные и газопотребляющие организации), в том числе при коммерческих расчетах между хозяйствующими субъектами.
Отличительные особенности
- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371-2008, ГОСТ 31369-2008)
- возможность одновременного контроля компонентного состава и серосодержания природного газа одним хроматографом
- минимальный расход анализируемого газа и газа–носителя
- наличие пульта контроля взрывозащищенного исполнения (1ExibIICT6), обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа
- осуществление связи между хроматографом и ПЭВМ до 1000 метров
- возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток
- обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК
- аттестованное программное обеспечение
Газовый хроматограф состоит из:
- блока аналитического БА
- блока подготовки газа БПГ
- блока баллонного ББ
Характеристики
Документация
Аксессуары
ПГС - поверочные газовые смеси
Поверочные газовые смеси (ПГС) – государственные стандартные образцы (ГСО), эталоны, предназначенные для проведения корректировки показаний и поверки газоанализаторов.
