СТГ-1 - сигнализатор токсичных и горючих газов

Сведения об оборудовании



  • контроль ПДК и ДВК оксида углерода (СО) и природного и сжиженного газов в воздухе
  • световая/звуковая сигнализация
  • перекрытие газопровода электромагнитным клапаном
  • температурный диапазон от -10 до +50 оС
  • возможность подключения к диспетчерскому пульту ДИСП
  • степень защиты корпуса - IP30



  • Описание
  • Характеристики
  • Документация
  • Сертификаты
  • Аксессуары
Описание

Описание

Тип сигнализатора- стационарный
Способ забора пробы - диффузионный
Принцип работы - электрохимический (по каналу оксида углерода)/термохимический (по каналу горючих газов)

Предназначен для для одновременного контроля за ПДК рабочей зоны по оксиду углерода (СО) и довзрывоопасными концентрациями природного газа (метан) или сжиженного газа (пропан-бутановая смесь) в воздухе.


Область применения

  • установка в помещениях котельных различной мощности, работающих на сжиженном и природном газах
  • установка в невзрывоопасных зонах различных производственных, административных и жилых помещений



Отличительные особенности

  • уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов)
  • наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации
  • возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в"
  • наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей
  • подключение с помощью клеммных соединений
  • автокалибровка нуля при включении или раз в 14 дней



Возможный состав системы
Сигнализатор токсичных и горючих газов СТГ-1 (СТГ-1-1 или СТГ-1-2);
Клапаны КЭГ 9720 ИБЯЛ.685181.001 -01 (DN 20), -02 (DN 25), -21 (DN 32) - 40В;
Клапаны КЭГ 9720 ИБЯЛ.685181.001 -03 (DN 40), -04 (DN 50), -05 (DN 32), -09 (DN 25), -10 (DN 25) - 220В;
Диспетчерский пульт ДИСП ИБЯЛ.465213.003.


Характеристики

Характеристики

Характеристики Значения Примечание

Количество датчиков: по горючему газу (выносные), по оксиду углерода (СО) (встроенный)

1 / 2

СТГ1-1 / СТГ1-2 постоянный

Стандартная установка порогов: % НКПР (по метану), по оксиду углерода (СО), мг/м3
1-й порог
2-й порог


10±5 или 20±5 20±5 100±25


устанавливается потребителем по каналу горючих газов

Срабатывание “сухих” контактов реле при достижении пороговых концентраций:
1-й порог (по СО)
2-й порог (по СО)
авария (по горючим газам)



одна группа
одна группа
одна группа




—30 В; 2,5 А
˜220 В; 5 А

Температура окружающей среды, °С

-10 ÷ +50



Защита корпуса сигнализатора

IP30



Длина кабеля связи между сигнализатором и датчиком по горючему газу, м

до 200

сечение жилы 0,75 мм

Габаритные размеры, мм, не более
- для блока датчика
- для блока контроля и сигнализации

110х50х70
195х60х120
масса, кг, не более
0,5
1

Документация
Сертификаты

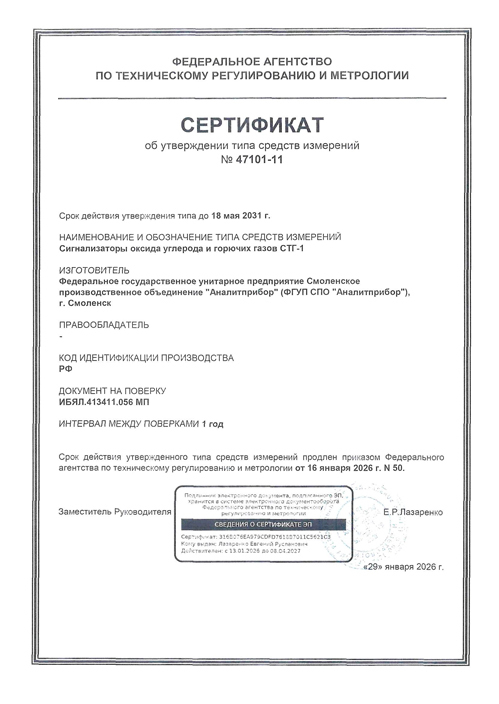

Сертификаты



Аксессуары

Аксессуары

ПГС - поверочные газовые смеси

Поверочные газовые смеси (ПГС) – государственные стандартные образцы (ГСО), эталоны, предназначенные для проведения корректировки показаний и поверки газоанализаторов.

ИР - индикаторы расхода

Предназначены для визуального наблюдения за расходом газовой смеси (ПГС-ГСО) определнной величины, обозначенной риской.

Вентили ВТР, ВЗ, ВР

Предназначены  для регулировки расхода газовой смеси, подаваемой из баллона ПГС-ГСО на газоанализатор (штуцер под ПВХ).

ИРР - индикаторы-регуляторы расхода

Предназначены для визуального наблюдения за наличием расхода газовой смеси (ПГС-ГСО) определенной величины, обозначенной риской, а также изменение расхода пробы с помощью регулятора.
